高圧カットアウト放置の罠！波及事故を防ぐ更新基準と費用相場

ビルや商業施設、工場の裏手に静かに佇むキュービクル（高圧受電設備）。その頑丈な金属扉の奥で、6600Vという特別高圧一歩手前の高電圧を受け止め、変圧器やコンデンサを電気事故から守り続けている手のひらサイズの保護装置が高圧カットアウト（PC: Primary Cutout switch）です。日常的に目にする機会がほとんどないため、多くの施設オーナーや経営陣は「電気が普通に使えているから問題ない」と更新を後回しにしがちです。

しかし、この小さな絶縁器具の劣化を放置した代償は、自社施設内のブラックアウトだけにとどまりません。絶縁破壊による短絡事故やヒューズの誤作動が引き金となり、近隣の工場や商業施設、さらには鉄道の運行網まで巻き込む「高圧波及事故」を引き起こすリスクを常に孕んでいます。経済産業省や各地域の産業保安監督部が警鐘を鳴らし続ける中、現場の点検データが示すトラブルの実態と、設備担当者が直面する更新基準の真相を検証します。

📌 【この記事の重要ポイントまとめ】

• 要点1：高圧カットアウトの更新推奨時期は屋内設置で15年、屋外環境下では10年であり、外観上の劣化が見えなくても内部絶縁の寿命を迎える。
• 要点2：ヒューズ溶断は回路の過負荷だけでなく、接触端子の緩みによる異常発熱や塩害・塵埃が招くトラッキング現象が主因となるケースが多発している。
• 要点3：変圧器容量300kVA以下では高圧カットアウトが主流だが、容量超過時はLBS（高圧交流負荷開閉器）の選定が必須。1台あたりの機器更新費用相場は約5万〜15万円（別途停電工事費）で推移している。

【事故の真相】交換を怠るとどうなる？波及停電を引き起こす高圧カットアウトの脅威

キュービクル内部に設置された機器の中でも、高圧カットアウトの経年劣化が引き起こすトラブルは群を抜いて壊滅的な被害をもたらします。最も恐ろしいシナリオが電力会社の配電用変電所を遮断させてしまう「波及事故」です。

高圧受電設備において、万が一ケーブルやトランスの内部短絡が発生した場合、本来であれば自社キュービクル内の高圧カットアウト（または保護継電器と連動した遮断器）が瞬時に回路を切り離さなければなりません。しかし、長年の使用でヒューズリンクが劣化していたり、消弧筒の機械的強度が低下していたりすると、事故電流を正常に遮断できず、器具自体が爆損・アーク放電を起こします。

結果として、自社設備内の主開閉器が動作する前に、電力会社側の配電系統にあるリレーが異常を感知して配電線全体をシャットダウンさせます。これが波及事故のメカニズムです。同一の配電系統から受電している近隣の病院、鉄道踏切、大型商業施設、精密機械工場が一斉に停電へ追い込まれます。過去の判例や保安協会の事故事例でも、波及事故を起こした需要家が数千万円から1億円超に及ぶ操業補償や損害賠償を請求されたケースは決して珍しくありません。「目立たない部品だから」という油断が、企業の存続を揺るがす致命的な経営リスクへと直結します。

仕組みと役割の基礎知識｜ヒューズ溶断の理由と限流ヒューズの交換手順

高圧カットアウトは、定格電圧7.2kV、定格電流5A〜100A程度を扱う器具で、磁器製（またはエポキシ樹脂製）の本体ベースに、可動式のヒューズキャリア（断路刃の役割を兼ねる筒）が組み合わされた構造をしています。回路を開閉する「断路器」の機能と、短絡電流や過負荷電流を遮断する「安全弁」の機能を兼備しているのが特徴です。

カットアウトに用いられるヒューズには、主に普通ヒューズ（テンション型ヒューズリンク）と高圧限流ヒューズ（PF）の2種類が存在します。テンションヒューズは過電流が流れるとエレメントが溶断し、スプリングの力で消弧筒内の紐が引き抜かれてアークを吹き消す仕組みです。一方、より遮断容量の大きい高圧限流ヒューズは、内部に充填された高純度珪砂の中でエレメントが溶融・気化し、極めて高いアーク抵抗を強制的に発生させて電流の波高値そのものを抑制しながら遮断します。

では、なぜヒューズは溶断するのか。現場で確認される主な理由は以下の4点に集約されます。

• 変圧器や配線の短絡・地絡事故：トランスの絶縁破壊や小動物（ヤモリやネズミ）の接触による高電圧ショート。
• 過負荷によるジュール熱の蓄積：契約電力を超える機器の同時稼働により、定格電流を超過した負荷が連続して流れたことによる熱溶断。
• 突入電流による金属疲労：トランス投入時の大電流（励磁突入電流）やモータ起動電流を長年繰り返し受けることで、ヒューズエレメントが徐々に細線化・劣化して誤溶断に至る現象。
• 端子部・クリップ部の締め付け不良：接触抵抗の増大による局所的な異常過熱がヒューズエレメントへ伝播し、定格内の負荷にもかかわらず溶け落ちるケース。

限流ヒューズが溶断した場合、絶対にやってはならないのが「原因を究明しないまま予備のヒューズに差し替えて即座に送電する行為」です。短絡箇所が残った状態で再送電を行えば、投入の瞬間に激しいアークが噴出し、作業員が重度の熱傷を負うばかりか、機器全体の全損事故を招きます。

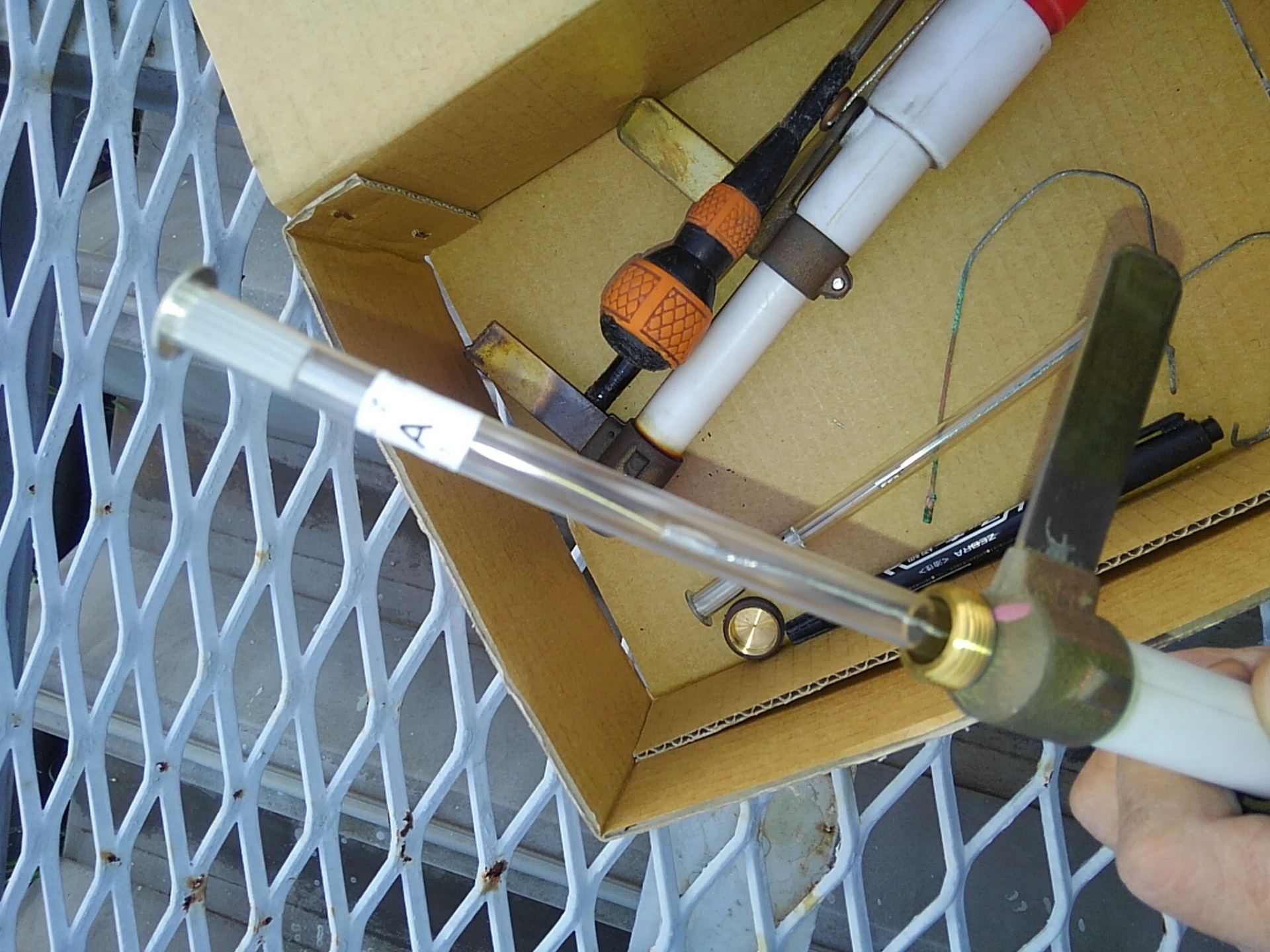

正しい交換手順としては、まず高圧側の電源を確実に開放（開放状態を検電器で確認）し、接地線を取り付けて残留電荷を放電させます。その上で絶縁抵抗測定器（メガテスター）を用いてトランスや配線の健全性を確認し、原因を完全に排除した後に、同一メーカーの指定定格・同一特性を持つ新品ヒューズと交換します。3相回路の場合、溶断した相だけでなく、同時に過電流ストレスを受けた残りの健全相のヒューズも併せて3相一括で新品交換するのが電気保安の実務における鉄則です。

【徹底比較】高圧カットアウト（PC）とLBSの違い｜どちらを選ぶべきか

キュービクルの受電容量を計画する際、あるいは改修工事を検討する際、必ず議論に上がるのが「高圧カットアウト（PC）」と「LBS（高圧交流負荷開閉器）」の使い分けです。内線規程や電力会社の受電協定において、両者には明確な選定境界線が引かれています。

表から明らかなように、設備容量が300kVA以下の小規模施設（雑居ビル、町工場、クリニックなど）では、経済性と省スペース性に優れた高圧カットアウトが第一選択となります。しかし、3相モータを多用する現場では、PCのヒューズが1相だけ切れた際に生じる「欠相運転（逆相・過電流によるモータコイルの焼損）」を防止できません。そのため、予算が許せば300kVA以下であっても、ヒューズ溶断時に3相すべてを同時に自動開放するトリップ機構付きLBSを採用するケースが増加しています。

【現場の証言】異音や過熱を見逃すな！電気主任技術者が明かす故障の前兆とトラッキング現象

点検を行う現場のプロフェッショナルたちは、五感と計測機器を駆使してカットアウトの異常を捉えています。大手ビルメンテナンス会社に所属し、20年以上にわたり数百件のキュービクル点検を担当してきた電気主任技術者は、現場の過酷な実態を次のように証言します。

「月次巡視の際、キュービクルの扉を開けた瞬間に鼻をつく独特のオゾン臭、あるいは『ジジジ…』という微弱な放電音が聞こえたら即座に警戒態勢に入ります。それは高圧カットアウトの磁器表面で微小アーク放電が始まっている証拠です。赤外線サーモグラフィでスキャンすると、正常な端子が周囲温度＋5℃前後に収まっているのに対し、接触不良を起こしたPCクリップ部は80℃〜100℃以上の危険な高熱を放っています」（ベテラン電気主任技術者の現場手記より）

過熱と放電の背後にある最大の要因がトラッキング現象です。通気口から吸い込まれた細かな粉塵や湿気、沿岸部特有の海塩粒子が高圧カットアウトの絶縁碍子表面に付着。そこに高電圧の電界ストレスが加わることで、微小な漏れ電流が流れます。乾燥と通電が繰り返されるうちに碍子表面に導電性の炭化導電路（トラック）が形成され、やがて相間短絡や対地地絡といった破滅的な絶縁破壊へと雪だるま式に発展します。

電気主任技術者が年次点検で実施するチェック基準には、以下のような必須観察項目が定められています。

• 磁器および樹脂本体のクラック・変色：微細なヒビ割れや熱劣化による白化・焦げ跡の有無。
• 刃受け部（クリップ部）のスプリングへたり：ヒューズキャリアを抜き差しする際の適正な把持力と接触面積の確保。
• 端子ボルトのトルク確認：熱膨張と冷却の繰り返しによるビスの緩み（締め付け不良は過熱の直接引き金）。
• 消弧筒の劣化状態：ファイバー筒の炭化、膨れ、湿気による吸水兆候がないかの確認。

これらの兆候を1つでも確認した場合、「まだヒューズが飛んでいないから」と経過観察にするのは極めて危険です。次の年次点検を待たずして事故に至るリスクが跳ね上がります。

耐用年数と更新推奨時期｜2026年最新の交換費用相場とコスト削減策

一般社団法人日本電機工業会（JEMA）および日本電気保安協会の統一見解において、高圧カットアウトの更新推奨時期は屋内設置で15年、屋外キュービクル設置で10年〜15年と明確に定められています。

金属の機械的可動部が少ないカットアウトは一見すると半永久的に使えるように見えますが、内部の消弧材料やクリップ金具のバネ材、磁器と金属の接合用セメントは24時間365日、高電圧と温度変化に晒され続けています。15年を超えた器具は、外見がどれほど無傷に見えてもバネ圧の低下による接触抵抗の増大や、絶縁耐圧の限界値低下が不可逆的に進行しています。

更新にかかる実費相場は以下の内訳が標準的な指標です。

• 高圧カットアウト本体機器代（3台1組）：約50,000円〜150,000円（限流ヒューズ付き仕様はやや高額）
• 交換工事費・配線加工費：約80,000円〜180,000円
• 保安点検・耐圧試験・絶縁測定費用：約50,000円〜100,000円
• 法定手続き・停電調整管理費：約30,000円〜60,000円
• 合計費用相場：約210,000円〜490,000円（停電を伴う単独更新工事の場合）

ここで知っておくべき賢明なコスト削減策は、「法定年次点検の全館停電タイミングに合わせた抱き合わせ更新」です。カットアウト単体の故障によって緊急停電工事を手配した場合、休日・深夜の緊急出動割増費用や電力会社への応援要請費用が上乗せされ、通常の1.5倍から2倍近くの出費を強いられます。年次点検の計画停電時にトランスや進相コンデンサ、保護継電器と同時に予防保全として更新を組み込むことで、重層的な作業工数と試験費用を大幅に圧縮できます。

一般に知られていない盲点とネットの誤解｜「切れないヒューズ」の罠

インターネット上の質問掲示板や設備担当者同士のコミュニティでは、高圧カットアウトに関して専門知識の不足からくる危険な誤解が散見されます。特に是正すべき3つの典型的な誤謬を取り上げます。

第1の誤解は、「ヒューズさえ交換していれば本体ベースは交換不要」という思い込みです。現場では、ヒューズが切れた際にヒューズリンクだけを交換し、器具本体は30年以上据え置かれたままという事例が珍しくありません。しかし、本体側のクリップバネがヘタっていれば、新品のヒューズを入れても接触面で過熱が発生し、数ヶ月も経たずに再溶断します。過熱の原因が「負荷」ではなく「本体の老朽化」にあることを見落としてはなりません。

第2の誤解は、「大容量ヒューズに交換すれば切れにくくなって安全」という致命的な短絡思考です。「度々ヒューズが切れて業務が止まるから」と、本来トランス定格から計算された30Aのヒューズを50Aや100Aの太いエレメントに無断で変更してしまうトラブルが存在します。これは遮断の協調を自ら破壊する行為です。過負荷になってもヒューズが切れず、トランス本体が発火・破裂するか、前述の配電線巻き込み型波及事故へと直結します。ヒューズ定格は設備容量を厳密に計算した上での「防波堤」であり、独断でのアンペア数変更は厳禁です。

第3の誤解は、「樹脂モールドタイプならトラッキングは一切起きない」という神話です。近年の高圧カットアウトは磁器製から軽量なエポキシ樹脂製への移行が進んでいますが、樹脂であっても塵埃の堆積と油脂、湿気が結合すれば表面リーク電流によるトラッキングは発生します。定期的な清掃とシリコーングリス塗布、湿度管理といった日常の保全メンテナンスを省略できる免罪符は存在しません。

【プロの結論】保安管理における組織の「正常性バイアス」を断ち切る判断基準

高圧設備の更新が遅れる根本的な原因は、技術的な難しさよりも組織心理に潜む「正常性バイアス」にあります。「これまで20年間事故が起きなかったのだから、来年も大丈夫だろう」「目に見えて壊れていないものに数十万円の予算は出せない」という経営陣の先送りの論理です。安全工学の観点から見れば、過去の無事故は「設備の健全性」を証明しているのではなく、単に「過酷な短絡事故に遭遇しなかった幸運」の蓄積に過ぎません。

設備投資の判断に迷った際、経営陣と設備責任者が持つべき客観的判断基準を以下に示します。

【即座に全面更新を実施すべき条件】

• 設置後15年（屋外設置は10年〜12年）が経過している。
• 定期点検のサーモグラフィ測定で、端子部温度が周囲＋15℃以上または相間温度差が10℃以上ある。
• ヒューズキャリアの抜き差し時に節度感がなく、クリップが変色（赤紫色や青白い酸化皮膜）している。
• 同一キュービクル内で、過去に一度でも原因不明のヒューズ溶断が発生している。

【慎重な観察と計画的延命が許容される条件】

• 設置から10年未満であり、屋内完全空調環境で湿度・粉塵が厳格にコントロールされている。
• 電気主任技術者による絶縁抵抗測定値が1000MΩ以上を維持し、年次点検での部分放電測定にも異常が一切見られない。
• 向こう2〜3年以内にキュービクル全体の全面撤去・更新計画が既に取締役会で予算化・決定している。

「壊れたら直す」という事後保全は、一般家庭の電球には通用しても、特別高圧・高圧を扱う産業インフラでは致命傷となります。壊れた瞬間に大損害が発生する機器だからこそ、「壊れる前に取り替える」予防保全の徹底こそが、結果として最大のコスト削減をもたらします。

【高圧カットアウト】に関するよくある質問（FAQ）

Q1：高圧カットアウトのヒューズが溶断した場合、自分で予備のヒューズに交換しても良いですか？
A1：一般の従業員や無資格者が交換することは極めて危険であり、法律上も認められません。高圧カットアウトの操作・交換は、電気主任技術者の監督下、または第一種電気工事士などの有資格者が安全措置（検電・接地・短絡原因の究明）を講じた上で実施しなければなりません。活線近接状態での素人作業は感電死亡事故に直結します。

Q2：キュービクル内部の高圧カットアウトから「ジジジ」と音が鳴っていますが放置しても大丈夫ですか？
A2：絶対に放置してはいけません。その音はコロナ放電またはトラッキングによる微小アーク放電が発生している極めて危険な兆候です。絶縁破壊が限界に近づいており、数時間から数日以内に相間短絡事故を引き起こす恐れがあります。直ちに専任の電気主任技術者または委託先の電気保安協会へ緊急連絡を入れてください。

Q3：高圧カットアウト（PC）からLBS（高圧交流負荷開閉器）へ改修することは可能ですか？
A3：キュービクル内部のスペースと受電設計によって可能です。ただし、LBSはPCに比べて本体寸法が大きく、支持枠の改造や高圧母線の引き回し変更が必要になります。キュービクル内の有効スペースが不足している場合は、コンパクト型の限流ヒューズ付き高圧カットアウトの最新型への更新が推奨されます。改修の可否は電気主任技術者および電気工事会社による現地調査が必要です。

まとめ：計画的な設備更新が企業の命運を分ける

キュービクルの深部に鎮座する高圧カットアウトは、電気の流れを黙々と見守り、異常時には自らを犠牲にして設備を守る「受電設備の守護神」です。しかし、その寿命は有限であり、推奨耐用年数である15年を越えた器具は、いつ牙を剥くかわからない時限爆弾へと変貌します。

波及事故が現実化すれば、多額の賠償金のみならず、取引先からの信用失墜や事業停止といった取り返しのつかない打撃を被ることになります。電気主任技術者からの「更新推奨」という指摘を単なるコスト提案と受け取らず、自社の事業継続計画（BCP）を支える不可欠な防衛投資として捉え直すことが、2026年の企業経営において極めて強く求められています。 （出典: 高圧 カット アウト（Yahoo!ニュース））
